Фотоотчёт со стройки: что должно быть на снимках на каждом этапе
Большинство наших заказчиков не живут рядом со стройкой. Кто-то строит дом в Павлодаре, находясь в Алматы, кто-то — в Лисаковске из Астаны. Единственное, что они видят каждый день, — фотографии, которые присылает бригада. И от того, какие это фотографии, зависит, увидите вы проблему вовремя или узнаете о ней через год по трещине.
Эта статья — чек-лист. Что должно быть на снимках на каждом этапе, какие кадры просить отдельно, что обязательно снять до того, как закроют, и как читать то, что прислали. Все примеры — с наших объектов: мы публикуем фотоотчёты открыто в разделе «Строим сейчас», и по ним можно сверяться.
Четыре правила хорошего фотоотчёта
Прежде чем идти по этапам, общие требования — они одни для любой стройки:
- Общий план плюс деталь. Один кадр всего дома показывает, что происходит; крупный план узла показывает, как это сделано. Отчёт из одних общих планов красив и бесполезен.
- Один ракурс на всех этапах. Если бригада снимает дом с одной и той же точки от ворот каждую неделю, по серии видно, как он растёт, и ничего не спрячешь между кадрами.
- Кадр до того, как закроют. Арматуру до заливки, трубу тёплого пола до стяжки, пароизоляцию до обшивки. После — уже не проверить.
- Дата и объект. В подписи или хотя бы в имени файла. Через полгода «где-то в августе» не восстановить.
Этап 1. Фундамент
Здесь больше всего того, что потом окажется под бетоном, поэтому и снимков должно быть больше всего.
- Опалубка по всему пятну. Общий план: видно контур, внутренние ленты под несущие стены, подкосы и стяжки щитов.

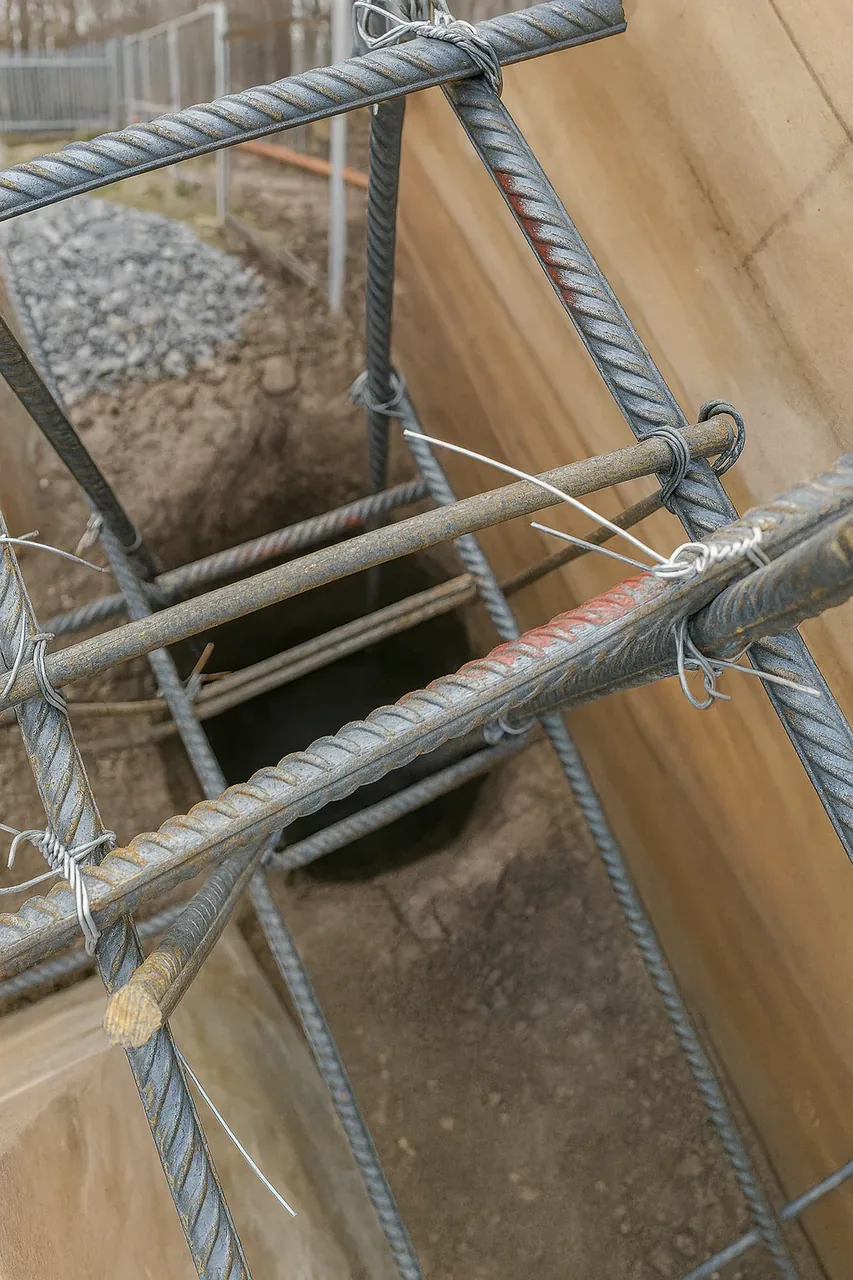

- Арматурный каркас крупно. Продольные стержни, хомуты, вязальная проволока — как на главном фото к этой статье. Именно этот кадр показывает, что внутри ленты есть каркас, а не два прутка «для вида».
- Выпуски арматуры по верху лент — по ним потом крепят обвязку.
- Заливка и свежая поверхность. Ровный верх лент по всему периметру.
- После распалубки. Грани лент без раковин и пустот, гидроизоляция по наружной стороне.
- Наполнение внутри контура. Утрамбованный ПГС слоями, а не рыхлый грунт.
У нас фундамент — свайно-ленточный железобетонный, с наполнением ПГС и стяжкой 80 мм сверху, так что на наших отчётах этот набор кадров есть у каждого объекта: посмотрите «Азизу» в Талгаре или «Евгения» в Лисаковске.
Этап 2. Основание пола
Самый «закрываемый» этап: всё, что здесь видно, через неделю будет под восемью сантиметрами бетона.
- Маты с бобышками по всей площади, без разрывов.
- Труба тёплого пола уложена одним куском, шаг выдержан, у наружных стен чаще. Общий план захватки плюс крупный план петли.
- Опрессовка. Кадр с манометром на коллекторе до заливки — единственное доказательство, что систему проверили давлением.
- Выпуски коммуникаций: канализация, вода, гильзы. Их положение на этом снимке — это положение унитаза и раковины в готовом доме.
- Стяжка после заливки: ровная поверхность, торчат только выпуски и пучок труб к коллектору.
Этап 3. Обвязка и стены
- Обвязочный брус по ленте. У нас это брус 45×140 мм — должен идти непрерывно по всему периметру и быть закреплён к фундаменту.
- Первые панели с торца. Кадр, где видно стык: панель, деревянная стойка-шпонка, пена в шве. Так проверяют, что панели связаны, а не просто приставлены.
- Проёмы. Окна и двери на своих местах по проекту — сверьте с планом, пока перегородок ещё нет и всё видно насквозь.
- Общий план коробки с каждой стороны дома.
- Внутренние стены. Несущие из панели и каркасные перегородки — по кадру должно быть понятно, где какая.
Этап 4. Перекрытие и кровля

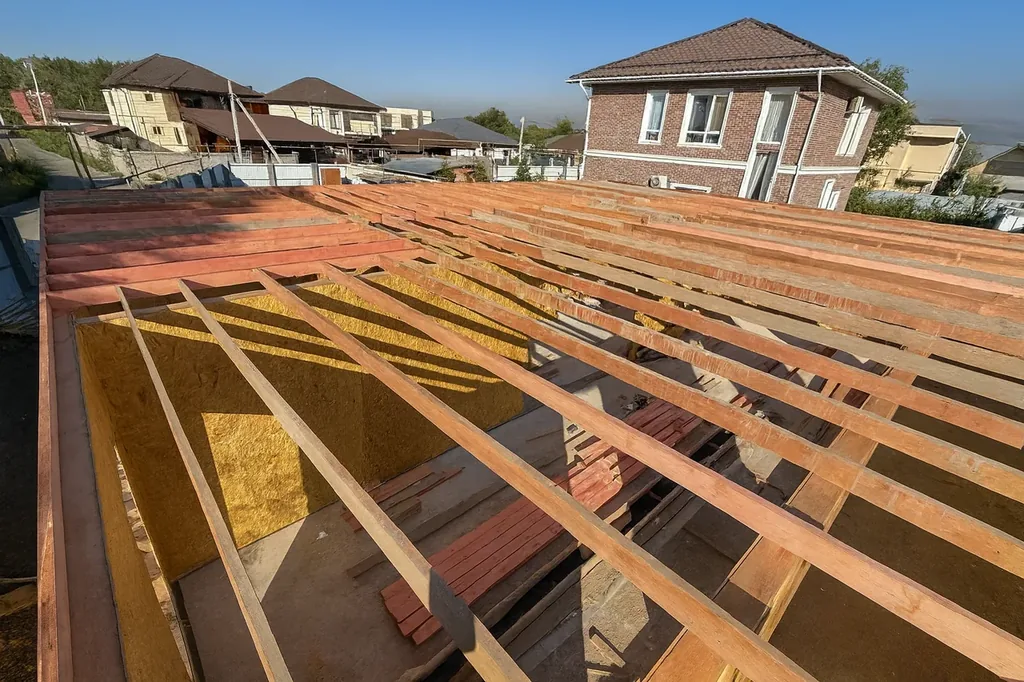

Здесь уместен один кадр, который бригады редко делают сами, — сверху. Если есть лестница или дрон, попросите снять перекрытие с высоты: на таком снимке видно шаг балок, опирание на прогон и вынос за стену под свес. Ниже — как это выглядит у «Сатурина».
- Балки перекрытия. У нас 45×190 мм; на фото — равный шаг и опирание на стены и прогон.
- Стропильная система до обрешётки: стропила, коньковый прогон, крепления.
- Пароизоляция со стороны помещения — до того, как зашьют потолок.
- Утеплитель чердачного перекрытия (у нас пенополистирол 140 мм) — уложен без щелей, снят до закрытия.
- Кровельное покрытие. Металлочерепица, вентвыход, свесы. Один общий план с земли и один со ската, если безопасно.
Этап 5. Окна, двери, закрытый контур
- Оконный блок в проёме снаружи и изнутри: монтажный шов запенен, подоконник и откосы на месте.
- Входная дверь с обеих сторон.

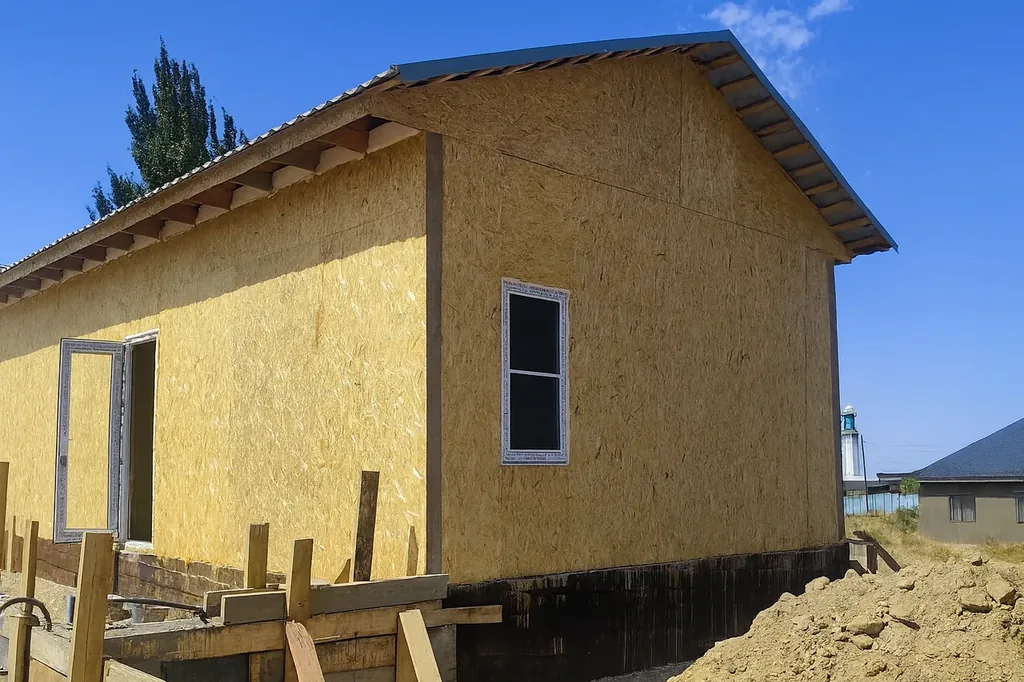

- Цоколь. Гидроизоляция по наружной стороне фундамента — на кадре «Петра» выше она видна чёрной полосой под стеной.
- Дом целиком с той же точки, что и в первый день, — контур закрыт, стройка переходит внутрь.
Как читать снимок: признаки нормальной работы
Заказчик — не прораб, и требовать от себя экспертизы по фотографии не нужно. Но несколько вещей видно без опыта:
- Геометрия. Опалубка стоит ровными линиями, ленты фундамента параллельны, балки перекрытия лежат с одинаковым шагом. Кривизна на фото — почти всегда кривизна в натуре.
- Поверхность бетона после распалубки. Ровные грани без раковин и оголённой арматуры. Отдельные поры — норма, сквозные пустоты — нет.
- Швы между панелями. Видна пена по стыку и стойка внутри — значит, панели связаны. Голый зазор без пены — вопрос бригаде.
- Порядок на площадке. Панели на подкладках, а не на земле; брус под плёнкой, а не под дождём. Отношение к материалу видно по тому, как его хранят.
- Один ракурс. Если серия снята с одной точки, вы сами заметите, что перегородка встала не там, где на плане, — раньше, чем это станет проблемой.
Чего по фото не увидеть: марку бетона, глубину заложения, момент затяжки крепежа. Это проверяется документами и приёмкой, а не снимком, и ждать от фотоотчёта невозможного не стоит.
Что делать с отчётом потом
Фотоотчёт — не переписка, которую можно потерять вместе с телефоном. Соберите снимки в одну папку по этапам и храните вместе с договором и проектом. Пригодится в трёх случаях:
- Гарантия. У нас она 2 года; если возникнет вопрос, кадр с закрытого узла — самый быстрый способ понять, что именно там сделано.
- Ремонт и переделки. Через пять лет вы будете знать, где под стяжкой проходит труба и где в стене несущая панель, а где каркасная перегородка.
- Продажа дома. Покупателю, который видит арматуру в опалубке и опрессованный тёплый пол, не нужно верить на слово.
Что снять до того, как закроют
Если из всего списка выбрать самое важное, вот кадры, которые невозможно сделать задним числом:
- Арматурный каркас в опалубке — до бетона.
- Труба тёплого пола и манометр опрессовки — до стяжки.
- Выпуски канализации и воды — до стяжки.
- Стык панелей с пеной и шпонкой — до отделки.
- Пароизоляция и утеплитель перекрытия — до обшивки потолка.
- Крепление обвязки к фундаменту — до сборки стен.
Если какого-то кадра нет, попросите его прямо сейчас: пока этап не закрыт, это минута работы бригады, а после — вскрытие.
Как это устроено у нас
Мы снимаем каждый объект по ходу стройки и публикуем снимки в разделе «Строим сейчас» — у каждого дома своя страница с хронологической галереей, у каждого снимка подпись, что именно на нём. Сейчас в разделе четырнадцать объектов от Лисаковска до Талгара, и по ним видно, как выглядят перечисленные этапы в реальности, а не на схеме.
Заказчику фотоотчёты приходят по мере работ, это входит в комплектацию и ничего не стоит. Если вы хотите какой-то кадр сверх стандартного набора — скажите бригаде или менеджеру, снимем.
Частые вопросы
Как часто должны присылать фотографии?
По событиям, а не по календарю: закончили этап или собираются закрыть что-то — снимок. В активной фазе это несколько раз в неделю, в паузе на набор прочности бетона фотографий может не быть неделю, и это нормально.
Что делать, если на фото что-то смущает?
Спросить сразу и попросить крупный план того места. Большинство «страшных» кадров объясняются ракурсом, но проверять надо до того, как узел закроют.
Можно ли приехать и посмотреть самому?
Да, в любой момент по договорённости с бригадой. Фотоотчёт не заменяет визит, он его дополняет: приезжать на каждую заливку из другого города не получится, а кадр с арматурой — получится.
Заменяет ли фотоотчёт приёмку?
Нет. Приёмка — отдельный этап с чек-листом по готовому дому; о ней у нас есть отдельная статья. Фотоотчёт нужен раньше — чтобы к приёмке не осталось того, что уже нельзя проверить.
Бригада присылает мало снимков — это плохой знак?
Не обязательно: многие строители снимают хорошо, но не догадываются, что именно вам нужно. Отправьте им список из этой статьи — раздел «Что снять до того, как закроют». Плохой знак — не молчание, а отказ снять конкретный узел по просьбе.
Нужны ли видео?
Короткий проход по дому раз в этап полезен для общей картины, но проверять узлы удобнее по фотографиям: их можно увеличить, сравнить между собой и приложить к вопросу. Видео — дополнение, не замена.
Коротко
Хороший фотоотчёт — это не красивые общие планы, а серия кадров с одной точки плюс крупные планы узлов, снятые до того, как их закрыли: арматура, труба тёплого пола, выпуски, стыки панелей, пароизоляция. Такой отчёт делает стройку прозрачной даже за тысячу километров. Посмотрите, как это выглядит на наших объектах, и рассчитайте стоимость своего дома онлайн за 5 минут — фотоотчёты входят в комплектацию, цену и сроки фиксируем в договоре.
